古賀市小竹K様邸
パナソニック太陽光発電 19.032KW 78枚
インターネットでお見積りの依頼を頂きました、古賀市のK様邸です。
ガルバリウム鋼板葺きの片流れ屋根ですが・・・平屋建てで、大きい！
何故こんなに大きいかと言えば、ガレージが住宅にビルトインされているので、ガレージの屋根の分、広いのです。
入念な現場調査を行い、屋根のパネル設置計画、電気配線や機器類の取付計画などを事前に計画して、工事に入ります。

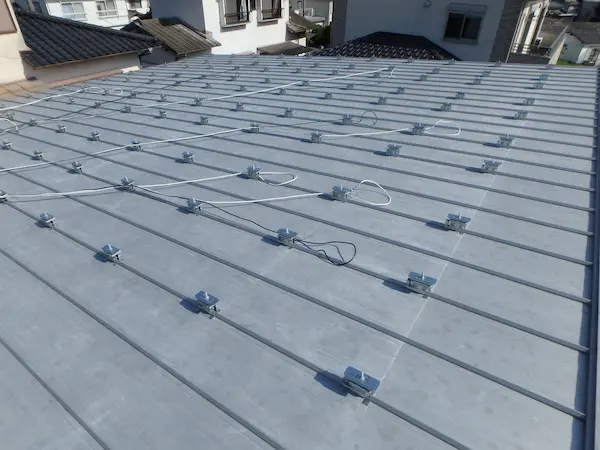

初日、墨出しを行ない、金具を配って仮固定します。
金具固定の際、ボルトナットを締めすぎると、板金が破れてしまいますので、締め付けのトルク調整が重要なポイントになります。
アレイ線を金具を使って結束し、屋根の平場に接触しないように配慮しながら施工しています。
5.9KWのパワーコンディショナ３台分！
5系統×2本×3台ですから、30本の配線をそれぞれにサヤ管（黒い蛇腹の配管）に収めています。
こうなると、鵜飼をしている鵜匠のような光景です･･･

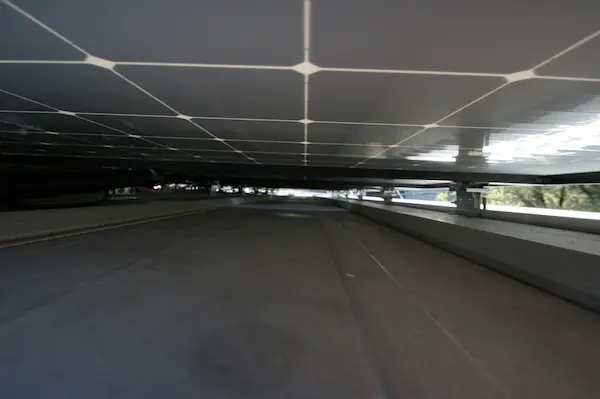

パネルの下をチェックです。基本的には屋根の平場（平らな面）には配線が接触しないように施工します。
300Vもの電圧がかかるケーブルを雨が通るところに配線してはなりません。
全て浮かして金具などに結束します。

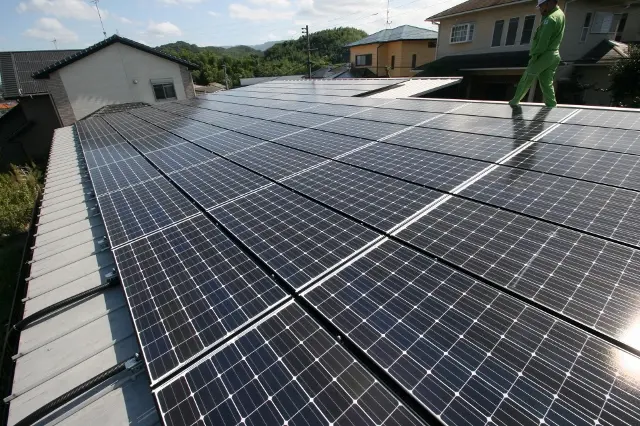

パネル（太陽電池モジュール）の設置完了！すごい！
住宅の屋根へPanasonic244Wαをなんと、78枚！19.032KWです！
ここで、ガルバなどの板金屋根へ太陽光発電を設置するメリットを３つご紹介！
- 板金の屋根は夏場にかなり熱くなります。パネル設置による遮熱効果で、室内温度上昇を抑えることができる。
- 将来的な屋根の塗装費用を抑えることができる。（ほとんどの面が紫外線に曝されなくなります。）
- 雨の音が軽減されます。板金屋根は、強い雨や雹などで音が大きいのですが、それがかなり軽減されます。
以上、お住まいが板金屋根の方、ぜひ太陽光発電の設置をご検討ください。
3台のパワーコンディショナへそれぞれパネル26枚分のアレイ線が入線されます。
計画通り、きれいに３台を設置し、配線を極力露出しない方法で施工しました。
パナソニックの屋外用パワーコンディショナ5.9KWへの最大接続枚数26枚で3台、合計78枚、19.032KW！（全量配線です。）
パワーコンディショナから先は全て隠ぺい配線で施工しました。
左のボックスにはブレーカーを設置しました。
右のボックスは送信ユニットです。
パこちらは、パワーコンディショナに１つずつ必要な制御用の専用リモコンです。
部屋内に取付しました。
こちらは、災害時などの非常用電源のコンセントです。
連系運転を自立運転に切り替えて、太陽光が発電していれば、パワコンから直接電気を使うことができます。
しかも、パワーコンディショナが３台なので３つもあります。
K様、非常時の電力は安心ですね。
試運転の当日、すでに11.6KWも発電しています･･･凄い。
奥さまが以前から悩まれ、迷われていた、デッキの上のテラス屋根。
当社にて太陽光発電とあわせて取付けさせて頂きました。
奥様は、太陽光発電よりもこちらの方が喜んでおられました･･（笑）
K様、この度は大変お世話になり、ありがとうございました。
今後も、お住まいのリフォームのことなら当社へご相談くださいね。
発電実績のご報告、楽しみにしております。
一般住宅の屋根に、なんと！78枚の太陽電池モジュールを設置させて頂きました。
パナソニックの244Wαですから、78枚×244Wで、19.032KW！
パワーコンディショナは屋外用の5.9KWを3台。
ガルバリウム鋼板の屋根に穴を開けずに、キャッチ工法にて施工しました。
屋根に穴を開ける工法と比べると、雨漏れのリスクがかなり減ります。
板金屋根への太陽光発電システムの設置なら、実績多数のエコテックスへご相談ください。
